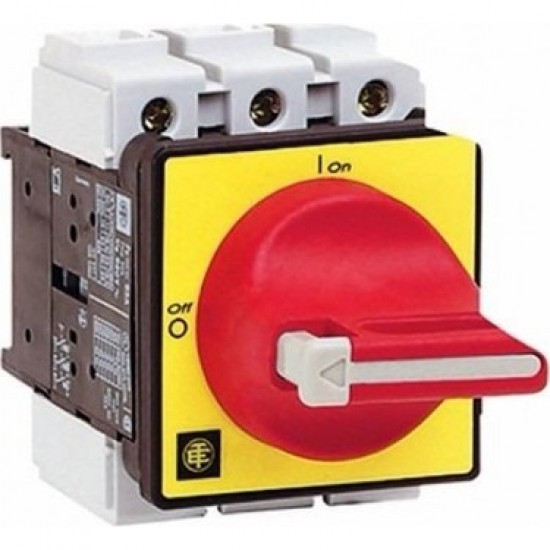

Schneider Vcf01 3X20A Aç Kapa Şalter

Schneider Vcf01 3X20A Aç Kapa Şalter
Schneider Vcf01 3X20A Aç Kapa Şalter
-100 %
Schneider Vcf01 3X20A Aç Kapa Şalter
Schneider Vcf01 3X20A Aç Kapa Şalter
Schneider Vcf01 3X20A Aç Kapa Şalter
Products Sold: 0
Product Views: 3847
$20,32KDV Dahil
seri
TeSys
ürün adı
TeSys VARIO
cihaz kısa adı
VCF
ürün ya da bileşen tipi
Acil durdurma yük ayırıcısı
performans düzeyi
Yüksek performans
kutup açıklaması
3P
kontak tipi ve düzenleme
3 NA
ağ tipi
AC
DC
kontrol tipi
Döner kol
döner kol montaj stili
Doğrudan
kol rengi
Kırmızı
kol ön plaka rengi
Sarı
yalıtıma uygunluk
Evet
Tamamlayıcı
döner kurma kolu kilitleme
1 to 3 padlocks 4...8 mm
işaret
0 - 1
montaj desteği
Kol montaj yeri kapı
Anahtar montaj yeri kapı
sabitleme modu
4 vidayla için kol
[Ue] nominal çalışma voltajı
690 V AC 50/60 Hz
[Uimp] nominal darbe dayanım voltajı
8 kV
[Ith] klasik açık hava termik akımı
20 A
[Ithe] klasik muhafazalı termik akım
16 A
[Ie] nominal çalışma akımı
11 A (AC-23) -de 400 V
W cinsinden nominal çalışma gücü
11 kW -de 690 V (AC-23A)
3 kW -de 230...240 V (AC-3)
4 kW -de 400...415 V (AC-3)
5,5 kW -de 690 V (AC-3)
7,5 kW -de 500 V (AC-23A)
7,5 kW -de 500 V (AC-3)
4 kW -de 230...240 V (AC-23A)
5,5 kW -de 400...415 V (AC-23A)
kesintili görev sınıfı
30
Kapama kapasitesi ( I rms)
200 A -de 400 V (AC-21A)
200 A -de 400 V (AC-22A)
200 A -de 400 V (AC-23A)
[Icm] nominal kısa devre kapama kapasitesi
1 kA -de 400 V Itepe'de
[Icw] nominal kısa süreli dayanım Rms akımı
300 A -de 400 V süresince 1 s
nominal koşullu kısa devre akımı
10 kA -de 400 V - ilgili sigorta 20 A aM
10 kA -de 400 V - ilgili sigorta 20 A gG
kesme kapasitesi
200 A -de 400 V AC-21A
200 A -de 400 V AC-22A
200 A -de 400 V AC-23A
cihaz düzenleme
Kol
Anahtar
mekanik dayanıklılık
100000 cycles
elektrik dayanıklılığı
30000 cycles DC-1...5
100000 cycles AC-21
bağlantılar - terminaller
Güç devresi : vida kelepçesi terminalleri kablo 6 mm² - kablo sertligi: esnek - kablo uçlu
Güç devresi : vida kelepçesi terminalleri kablo 10 mm² - kablo sertligi: katı
sıkma torku
Güç devresi : 2,1 N.m - üzerinde vida kelepçesi terminalleri
kol ön plaka boyutu
60 x 60 mm
